OlifeEnergy SmartMeter BASE

Opis szczegółowy produktu

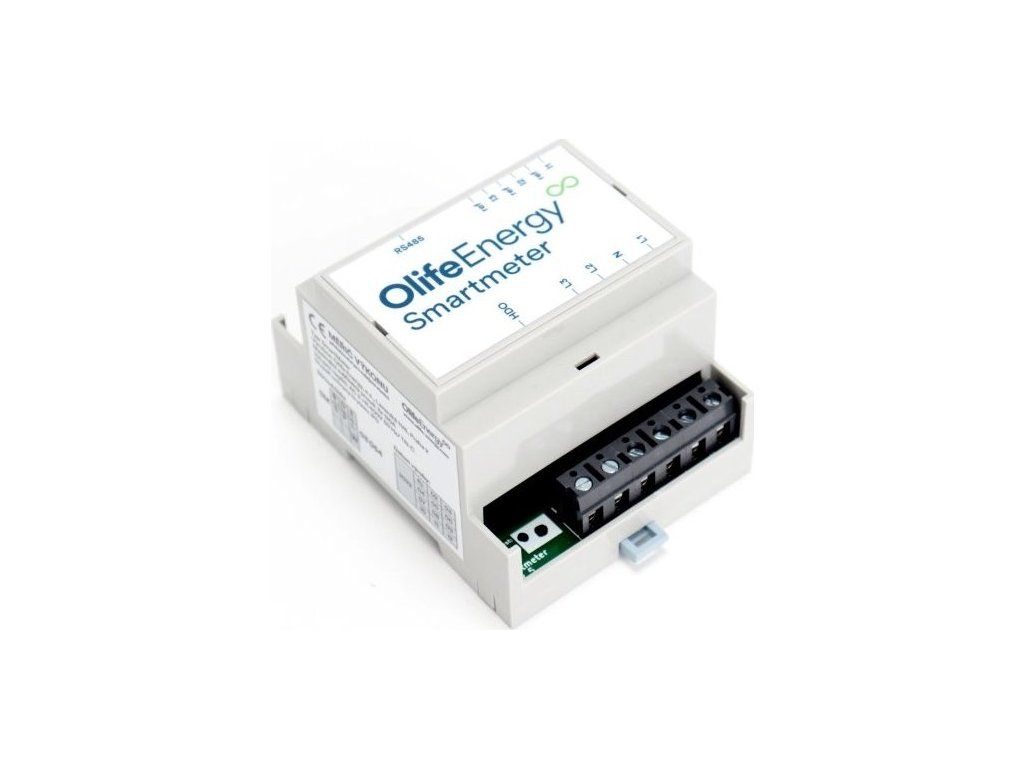

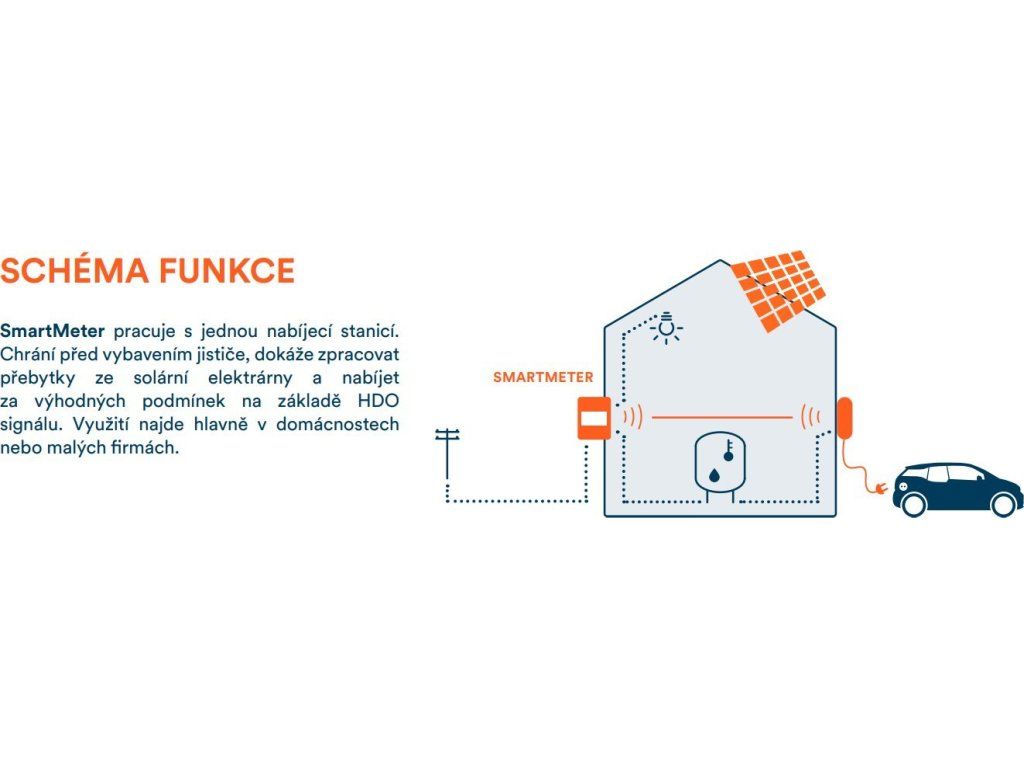

SmartMeter to urządzenie, którekontroluje moc jednej stacji ładowaniai można go stosować do ładowarek Wallbox, Doublebox i podłogowych stacji ładowania AC w wersji BASE i SMART.

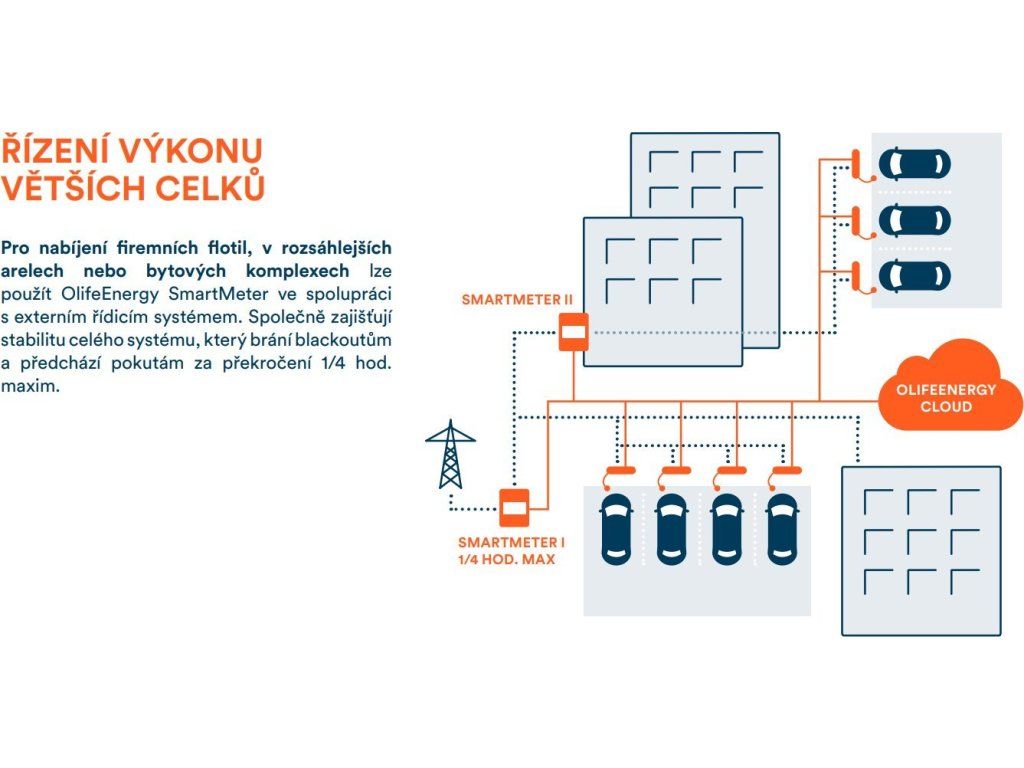

SmartMetermierzy bieżące zużycieobiekt lub jego podobwód orazocenia dostępną moc wejściowąDla stacji ładowania OlifeEnergy. Następnie steruje prądem ładowania w zależności od dostępnej mocy wejściowej. Zapewnia optymalne wykorzystanie pojemności przyłącza elektrycznego, zapobiegając w ten sposób przeciążeniom lub awariom sieci. Pomiar odbywa się pośrednio za pomocą przekładników pomiarowych z dzielonym rdzeniem. Jednostka pomiarowa zajmuje 5 modułów w rozdzielnicy (jednostka + 1 wyłącznik), kolejne 5 modułów zajmuje jednostka do komunikacji z OlifeEnergyCloud i jest zasilana z rozdzielnicy napięciem fazowym 1P+N 230 V, w przypadku pomiaru mocy 3P+N (PEN) 400 V / 50 Hz. Komunikacja ze stacją odbywa się poprzez łącze szeregowe za pomocą magistrali RS485 z protokołem MODBUS RTU, magistrala jest galwanicznie izolowana. Do podłączenia służy złącze RJ45.

SmartMeter można rozbudować o moduł bezprzewodowy (SmartMeter Wireless), który umożliwia komunikację z Wallboxem, Doubleboxem i stacją ładowania AC.

Specyfikacja licznika SmartMeter

• Wielkości mierzone: moc czynna, energia, prąd przemienny, napięcie przemienne
• Napięcie znamionowe: AC 230 / 400
• Prąd znamionowy: 16 – 120 A w zależności od zastosowanych przekładników prądowych
• Częstotliwość znamionowa sieci: 50 / 60 Hz
• Izolowany interfejs komunikacyjny: RS485
• Protokół komunikacyjny: MUDBUS RTU

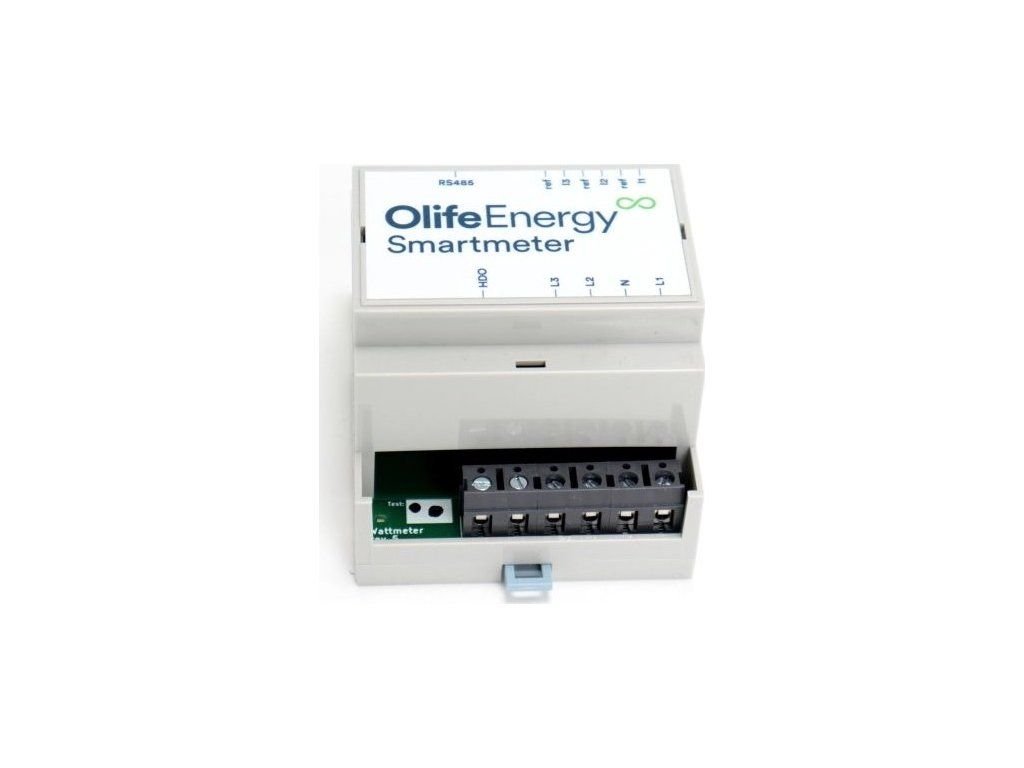

• Podłączenie - napięcie fazowe: zacisk śrubowy 2,5 mm
• Połączenie - RS485: RJ45 - FTP, UTP Cat5, Cat6

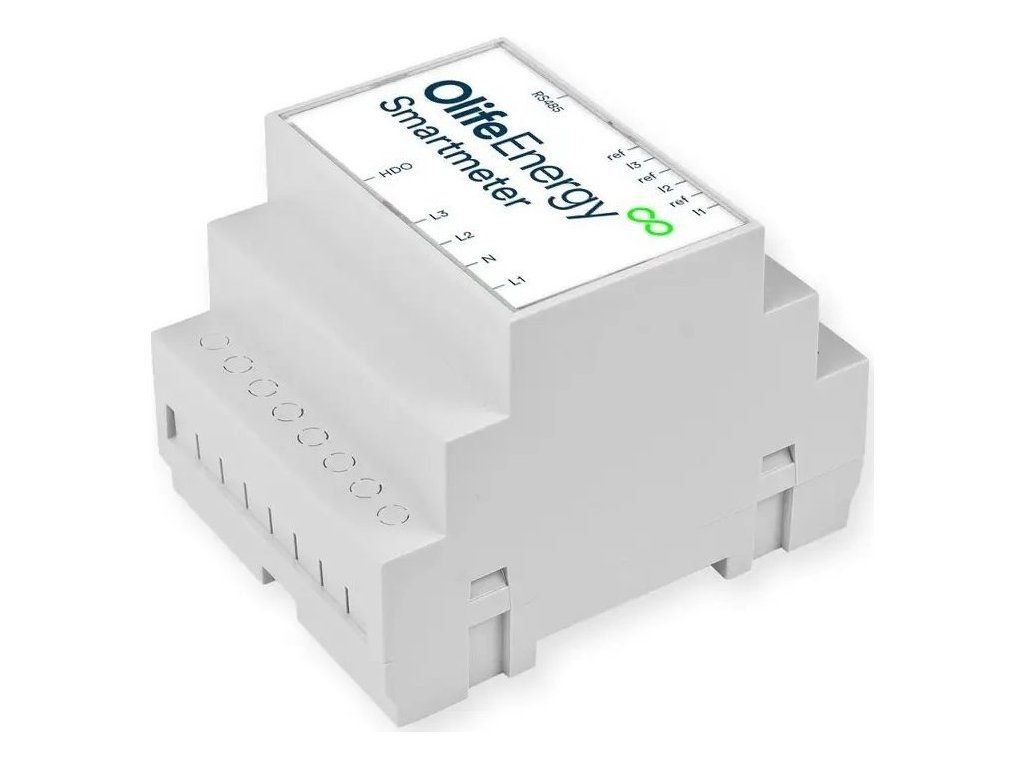

• Montaż: szyna DIN

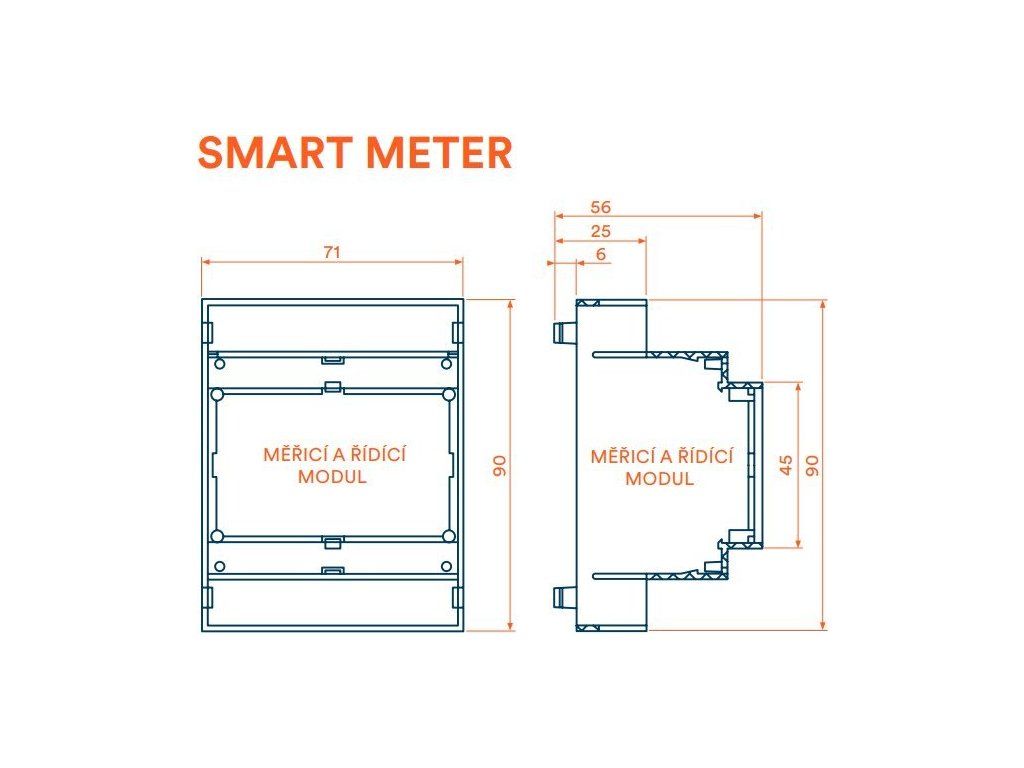

• Szerokość: 5 m (87,5 mm) + 5 m na połączenie z chmurą OlifeEnergy
• Temperatura pracy: od -25 do +50 °C
• Ochrona: IP 20

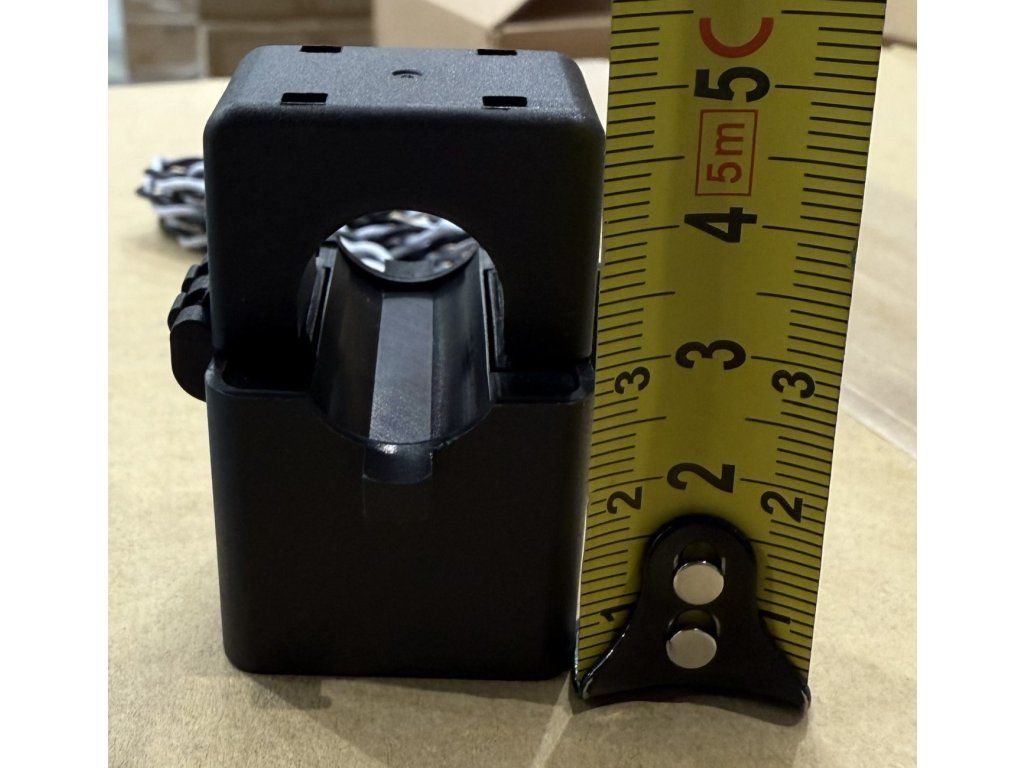

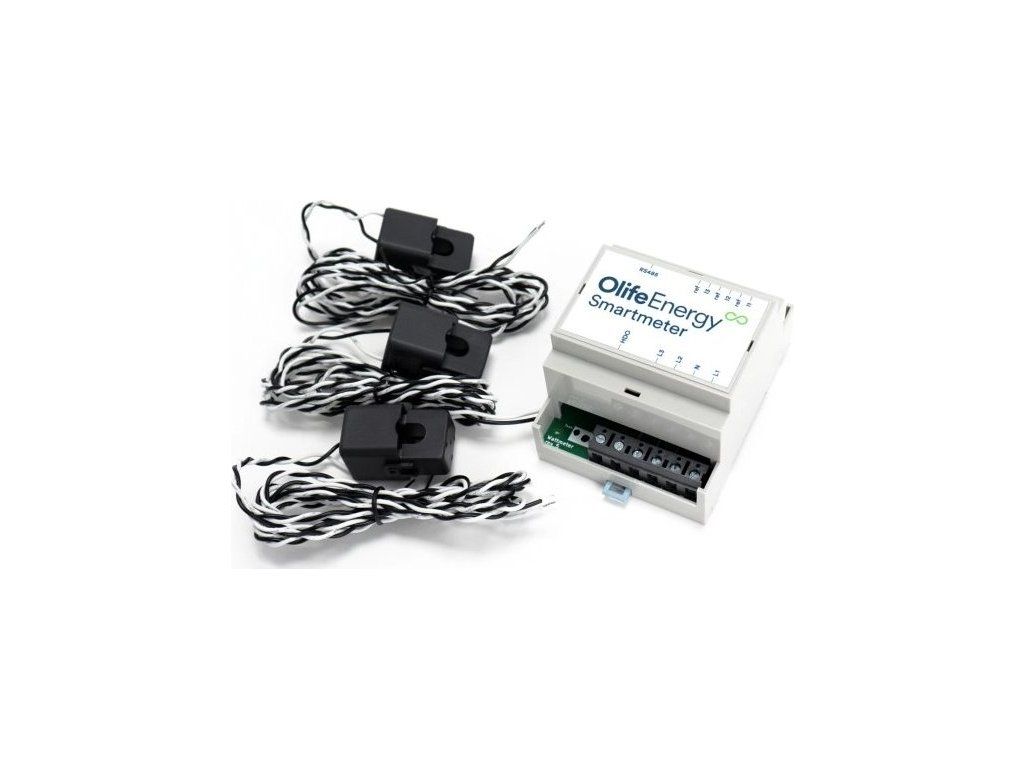

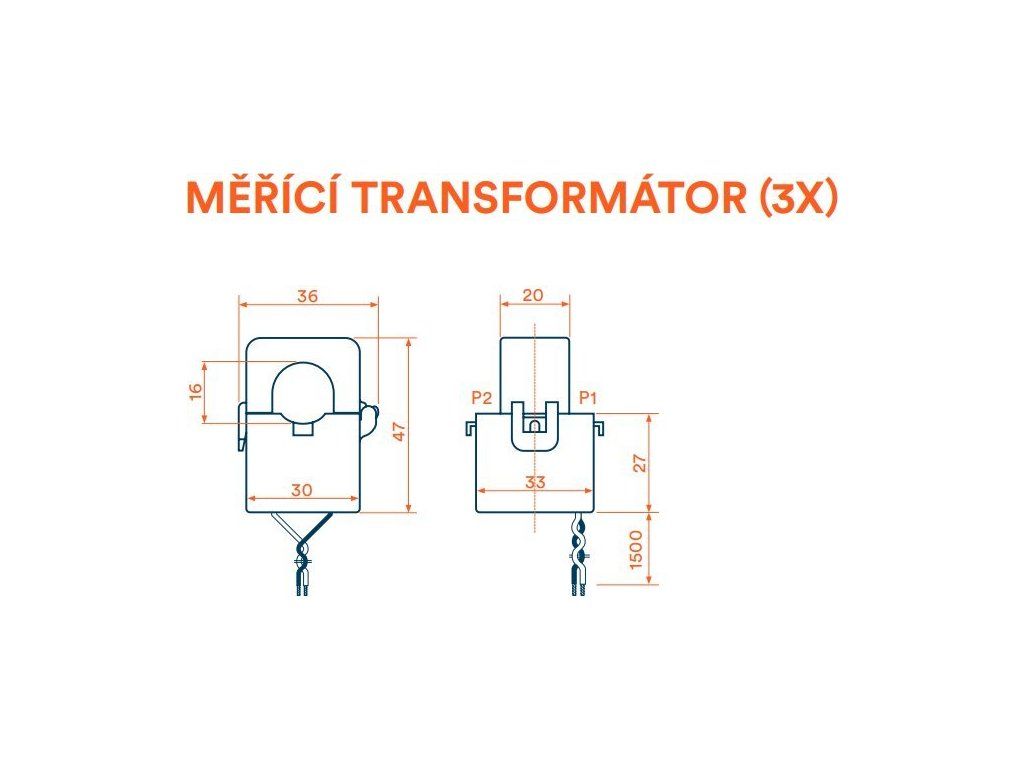

• W zestawie znajdują się trzy cewki z otworem na kabelmaks. średnica 15 mm
